HDDエンクロージャの更新

2011年から使用しているエンクロージャが 3G,6Gの判定が安定しないのと、
12Gのエクスパンダが安く出回っているので、掃除を兼ねて刷新しました。

内部MiniSAS - SATAケーブル SFF-8643 - 4x SATA 1m 4本 \11,164
Mini SAS SFF-8644 to SFF-8088 ケーブル 30AWG 12Gbps 1m 2本 \5,998
AEC-82885T \13,867

予備AEC-82885T \12,862

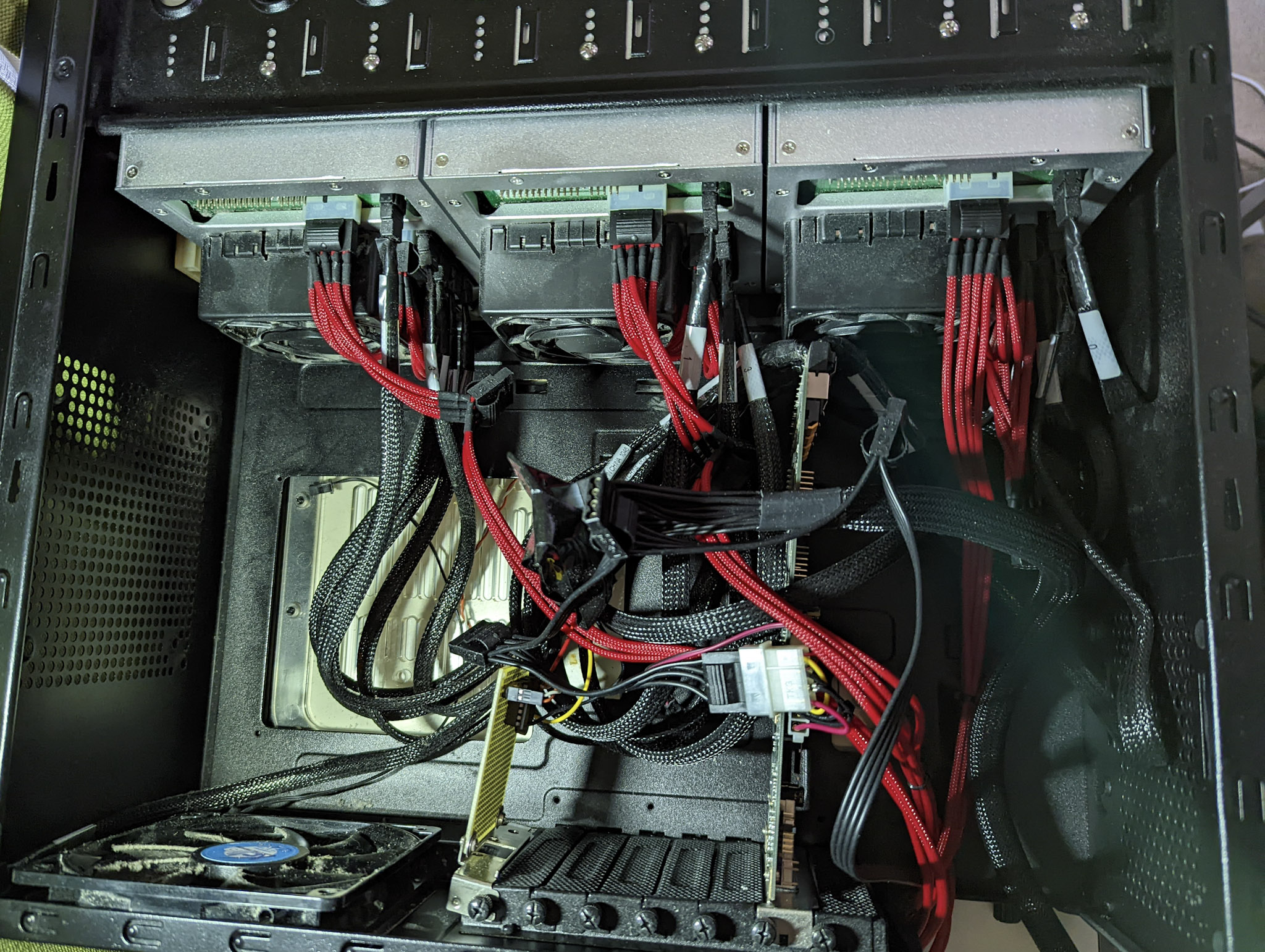

これまでの状態。

掃除して、エクスパンダーを交換予定。
CHENBROのCK12803H0C03 から AdaptecのAEC82885T に変更。
CK12803は6G対応らしいけど、3Gで繋がったり6Gで繋がったり安定しない。
AEC82885T は、12G対応。

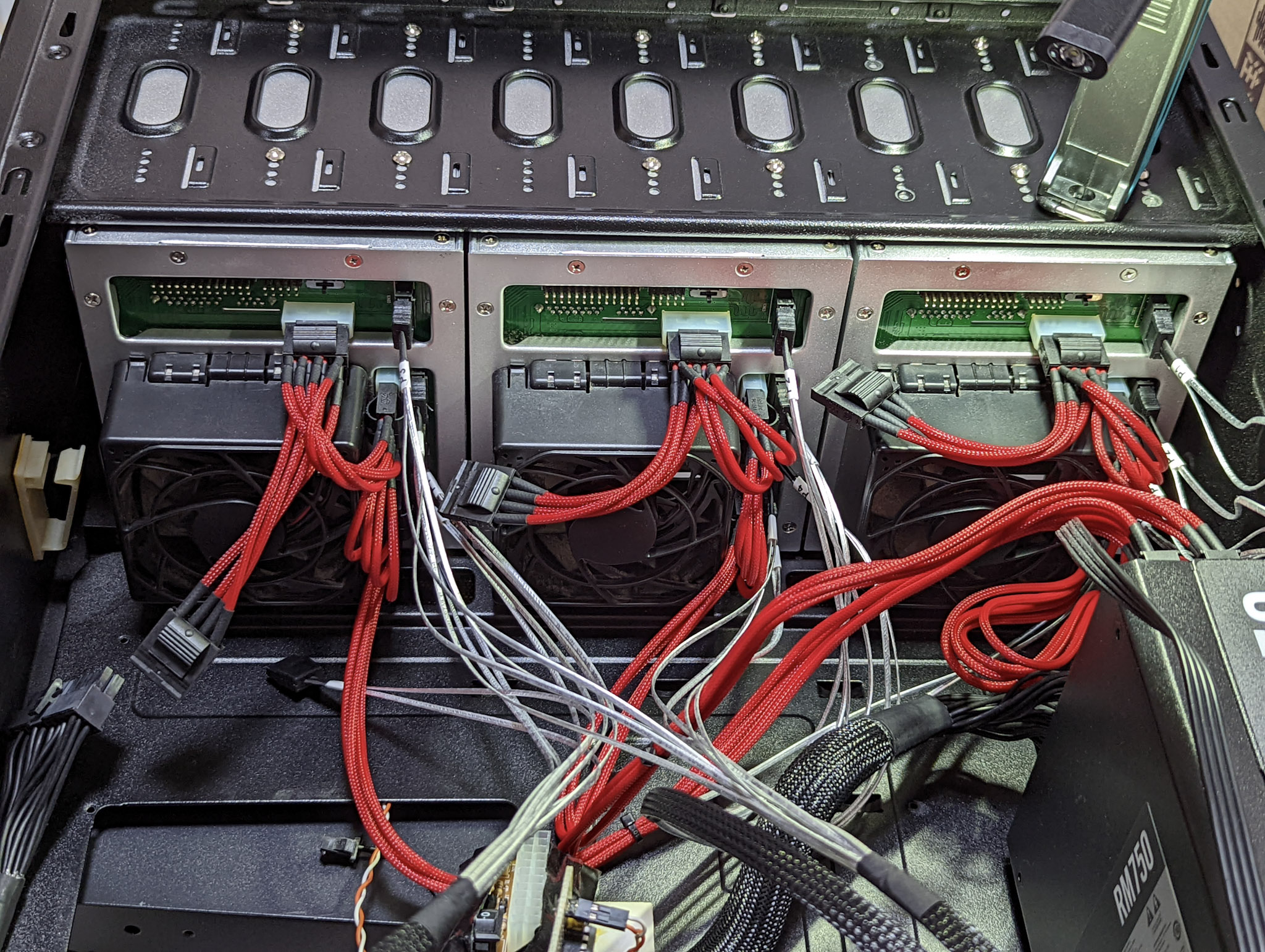

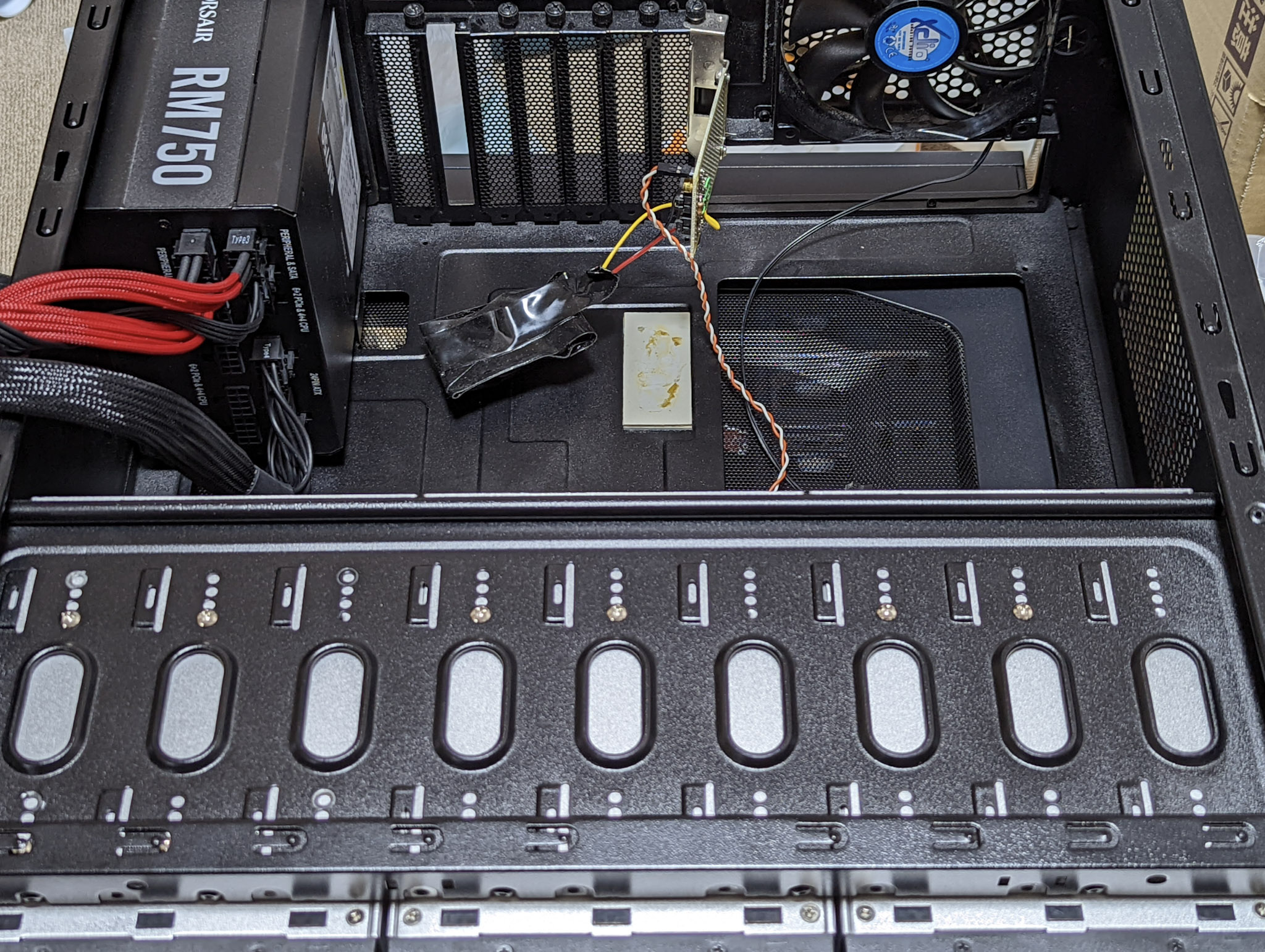

一旦、空にしてから電源を取り付けて、HDDケースをなるべく手前にして内部が広くなるように付け直し。
電源関連はそのまま使います。

HDDケースもそのまま利用します。一応6G対応です。
今、この手のケースが良い価格で売ってないので、壊れたら困ります。

PCケースも使い回し。これも今はこういうケースを売っていない。

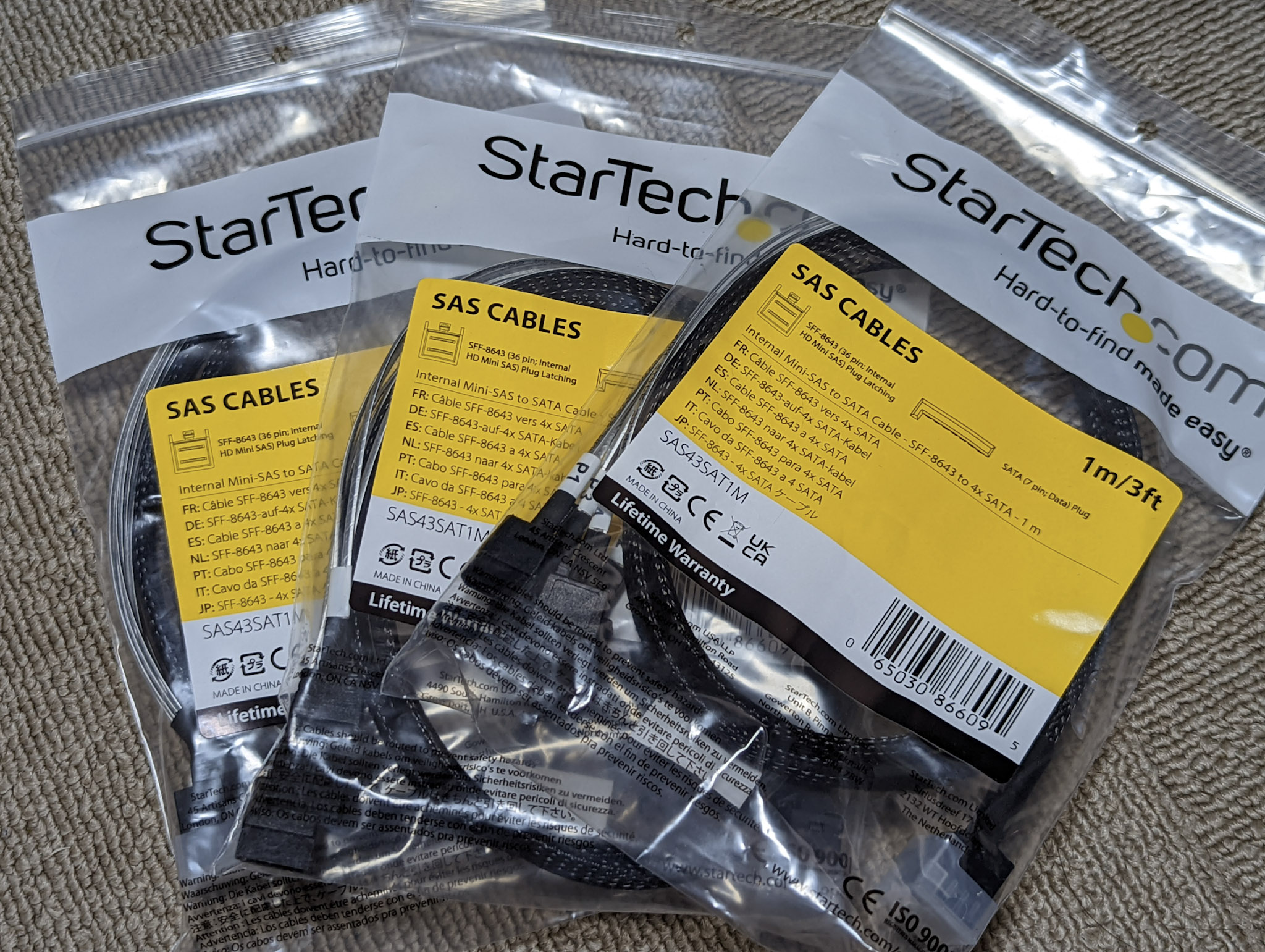

ケーブルは、SFF-8643になるので新しくしました。1本3000円。HDD15台には4本必要。
外付けも、SFF8644 - SFF8088 が必要になるので新しくしました。これも1本3000円。
前は、ホストと1本で繋いでいましたが、今回は2本で繋いでいます。

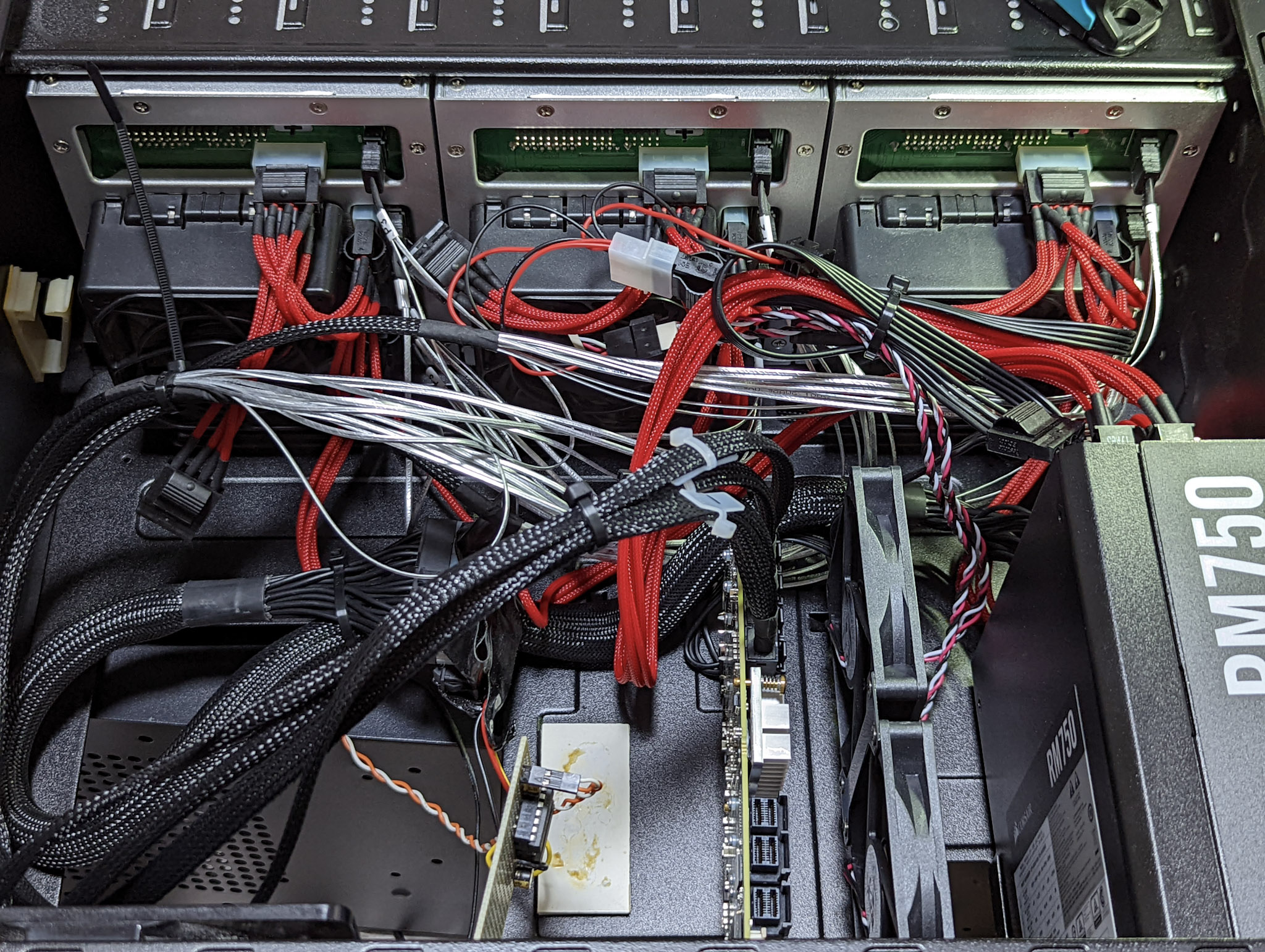

カードを配置。
ペリフェラル電源で動くのでマザーボードは不要です。
電源は背面配線にすれば良かった。邪魔。

HDDは、エクスパンダの4連結のコネクタに接続しました。
RAIDカードからは、port 4～18になります。

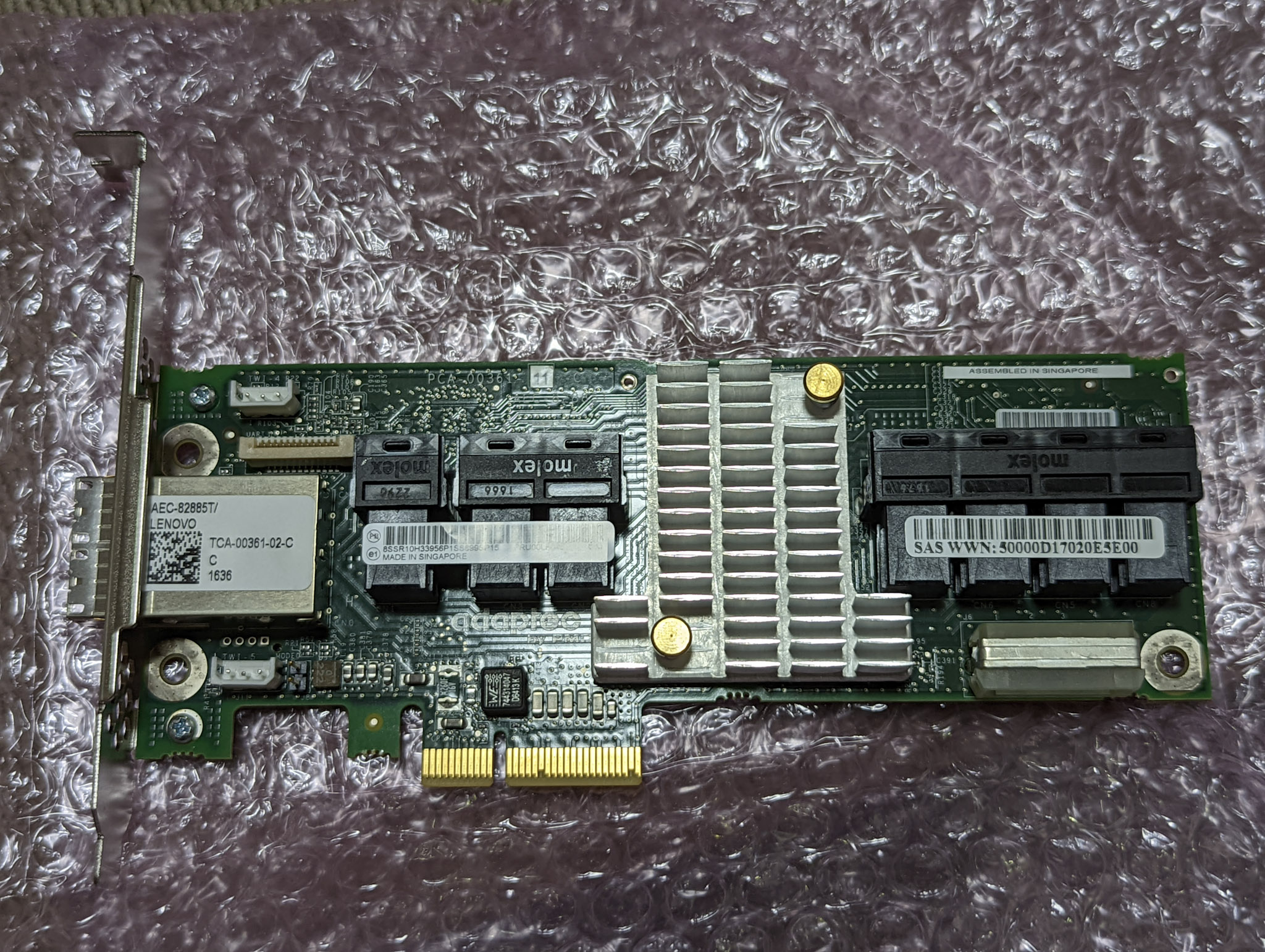

発売は2014年から。435ドル。
12G対応36ポートのSAS Expander。
電源は、PCIeか４ピンコネクタから供給。
IntelのRES3FV288はOEMで同製品みたいです。
チップはMICROCHIPのPM8044。

ポートは自動認識で特に入出力の決まりはないらしい。
あまり使わない方がいいポートとかあるらしい。
外部接続でRAIDカードを繋げて、内部の全コネクタでHDDを認識することは確認しました。

PCに繋げばファームウェアをアップデートできるらしい。
でも、普通はしない気がします。

最近(2022年)、ebayで1万円くらいでたくさん出回っているので、とりあえず2枚買いました。
まだ、10年くらいは使える気がします。

内部コネクタ

外部コネクタ

(1) マニュアルによるMPUの接続
(2) マニュアルによるポートの役割
(3) RAIDカードに繋いだときのslot番号

取り付け前にテストしたところでは、
室温27℃
ファン付きで35℃
ファンなしで47℃
一応ファンは付けました。

MSMで認識され、温度が取得できる。
